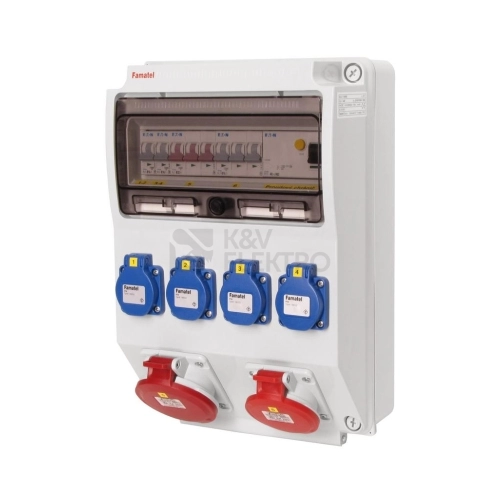

Zásuvková skříň Famatel ZSF V340 IP54 jištěná s chráničem

Description

Zásuvková skříň Famatel ZSF V340 s krytím IP54 je připravená pro bezpečný provoz i v náročnějších podmínkách a z výroby obsahuje proudový chránič pro zvýšenou ochranu osob i instalace. Kompaktní provedení pro nástěnnou montáž doplňuje praktická kombinace zásuvek 230 V a CEE 400 V do jednoho přehledného celku.

Specifikace zásuvkové skříně Famatel ZSF V340 IP54 jištěné s chráničem

Tato sestava nízkého napětí kombinuje více vývodů pro různá připojení.

Zásuvky:

• 4x230V/16A (s ochranným kolíkem dle ČSN)
• 1x400V/16A/5pól
• 1x400V/32A/5pól

Jistící přístroje EATON 10kA:

•  ​2xPL7-B16/1
• 1xPL7-B16/3
• 1xPL7-B32/3
• PF7-40/4/003 na vstupu (citlivé na reziduální proud 30mA)

Skříň využívá pouzdro 3959 s celkovou kapacitou 12 modulů a rozměry 390 × 265 × 150 mm. Těleso tvoří plast ABS s odolností IK08, zkouškou žhavou smyčkou na 650 °C, provedení je bezhalogenové a UV odolné. Provozní rozsah prostředí pokrývá teploty od −25 °C do +85 °C. Barevné provedení je světle šedé a na čelní straně je polykarbonátové okénko pro přehled o vybavení.

Pro snadné zapojení jsou uvnitř PE svorkovnice 6×16 mm² a N svorkovnice 6×16 mm². Vstupy umožňují osazení vývodek M25 nebo M32 s předlisovanými místy pro kabely CYKY 5×6, 4×10, 5×10 (M25) či CYKY 5×16 (M32). Maximální připojitelný přívod je 4×25 mm² nebo 5×16 mm² Cu. Doporučené napájecí kabely jsou CYKY‑J 5×6, 5×10 a 5×16. Krytí celku dosahuje hodnoty IP54 a provedení odpovídá IEC 61439‑3.

Shrnutí a doporučení produktu

Kombinace jednofázových i třífázových vývodů v jednom rozvaděči usnadní napájení různých strojů a nářadí bez nutnosti více samostatných skříní. Přehledné uspořádání přístrojů spolu s průhledným okénkem zjednodušuje kontrolu stavu a obsluhu. Montáž na stěnu zároveň šetří místo a umožní umístění přesně tam, kde je potřeba.

Jestliže hledáte další řešení pro dočasné i trvalé rozvody na projektech, prohlédněte si přehled v kategorii Staveništní rozvaděče a zásuvkové skříně, kde snadno vyberete konfiguraci podle počtu zásuvek, provedení či rozměrových požadavků. Kromě stavebních rozvaděčů a ​zásuvkových skříní si u ​nás můžete pořídit i ​další rozvaděče a ​rozvodnice. Například modulové rozvodnice, pojistkové rozvaděče, elektroměrové rozvaděče a ​plynoměrové skříně.

Technické detaily

• Zásuvky 230 V: 4× 16 A s ochranným kolíkem dle ČSN
• Zásuvka CEE 400 V: 1× 16 A 5p
• Zásuvka CEE 400 V: 1× 32 A 5p
• Počet jističů vedení: 4
• Proudový chránič: 30 mA (PF7-40/4/003 na vstupu)
• Jističe EATON: 2× PL7‑B16/1; 1× PL7‑B16/3; 1× PL7‑B32/3
• Vypínací schopnost: 10 kA
• Napájení/připojení: 1 vedení (dolaďovací vedení)
• Provedení: nástěnná montáž
• Stupeň krytí: IP54
• Pouzdro: 3959, kapacita 12 modulů
• Rozměry skříně: 390 × 265 × 150 mm
• Materiál skříně: plast ABS, bezhalogenový, UV odolný
• Mechanická odolnost: IK08
• Zkouška žhavou smyčkou: 650 °C
• Provozní teplota: −25 °C až +85 °C
• Barva: světle šedá
• Okénko: polykarbonát
• Svorkovnice PE: 6×16 mm²
• Svorkovnice N: 6×16 mm²
• Vstupní vývodky: M25 (CYKY 5×6; 4×10; 5×10), M32 (CYKY 5×16)
• Maximální přívodní kabel: 4×25 mm² nebo 5×16 mm² Cu
• Doporučené připojovací kabely: CYKY‑J 5×6; 5×10; 5×16

O výrobci

Společnost Famatel působí na celosvětovém trhu přes 25 let. Zabývá se vývojem, výrobou, testováním a distribucí rozvodnic, zásuvkových skříní, staveništních rozvaděčů, elektroinstalačních krabic,průmyslových zásuvek vidlic a dalšího elektromateriálu. Produkty Famatel nachází uplatnění ve více než 50 zemích světa.
