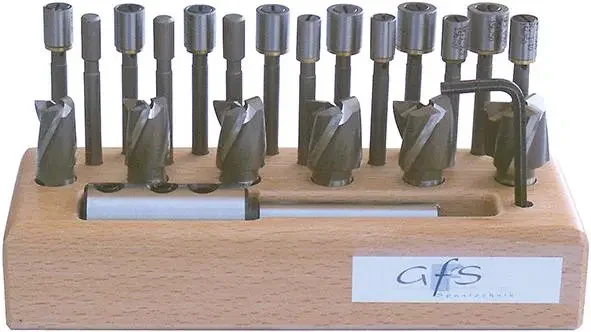

Záhlubníky MK2 HSS s vodicím čepem 14,5 ÷ 24,5 mm GFS 17814222 (Sada 21 dílů)

Description

Záhlubníky MK2 HSS s vodicím čepem 14,5 ÷ 24,5 mm GFS 17814222 (Sada 21 dílů)

• Záhlubník s vodicím čepem [mm]: 14,5 – 16,5 – 18,5 – 20,5 – 22,5 – 24,5 (Obj. č. 1485)
• Vodicí čep [mm]: 7 – 7,5 – 8 – 8,5 – 9 – 9,5 – 1 O – 10,5 – 11 – 11,5 – 12 – 13 – 14 – 15 (Obj. č. 1487)
• Držák stopky: MK 2

Záhlubníky GFS s vodicím čepem, kombinovaný čep

• Záhlubník se skládá se z držáku, čepu na záhlubníku a vodicího čepu
• Kombinovaný systém GFS záhlubníku s vodicím čepem pokrývá v rámci jednévelikosti libovolné variace držáku se záhlubníky a vodicím čepem
• Jedná se o široké spektrum kombinovaných vrtáků a záhlubníků
• Následující výhody tohoto provedení:
  1. Pouze 4 velikosti držáku jsou zapotřebí pro pracovní rozmezí od 5 mm do 85 mm
  2. Vodicí čepy rotují a jsou vybavené vnitřním chlazením ve velikosti 1 od pr. 8,5 mm a ve velikosti 2 od pr. 14,0 mm
  3. Záhlubník s vodicím čepem HSS, TiN povlak, letované břity z tvrdokovu dodáváme z dílenského skladu
  4. Záhlubníky s vodicím čepem dodáváme od pr. 32 mm také osazené otočným břitem
  5. Jednotlivé prvky lze kombinovat v rámci jedné konstrukční velikosti
  6. K výměně vodicího čepu není zapotřebí odstranit záhlubník
• Použití:
  • Na zahlubování dle DIN, jakož i na odpovídající kombinace vodicího čepu/záhlubníku pro stupňovité vrtání nebo zahlubování mimo definiční rozmezí norem
  • Držák zůstává při výměně ve stroji
  • Záhlubník a vodicí čep se upínají pomocí šroubováku s 6hranem dle DIN 911
• Upozornění: Dostatečný přívod chladiva je nezbytně nutný
