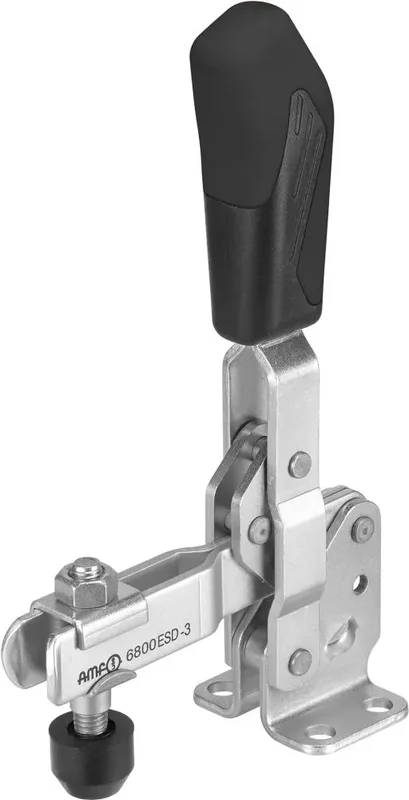

Vertikální upínka 6800 ESD velikost 2 AMF 562486
- Výška upnutí [mm]: -3 ÷ 4,5
- Celková výška [mm]: 140
- Celková délka [mm]: 167
- Průměr otvoru [mm]: 5,5
- Přídržná síla F1 (F2) [N]: 800 (1 200)
Svislá upínka AMF – typ ESD
- Provedení:
- S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu)
- S otevřeným přídržným ramenem a vodorovnou patkou
- Pozinkováno a pasivováno
- Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech
- Mazaná ložisková místa
- Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
- Bezpečnostní upínací prvek s s ochranou proti sevření prstů, pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena
- Použití:
- Svislá upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA – electrostatic protected area)
- Výhodné použití pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1
Součásti dodávky svislé upínky ESD
- Svislá upínka – komplet se zušlechtěným, pozinkovaným přítlačným šroubem
- Poznámka: Úhel otevření lze prodloužit nalisováním dorazového kolíku
