Description

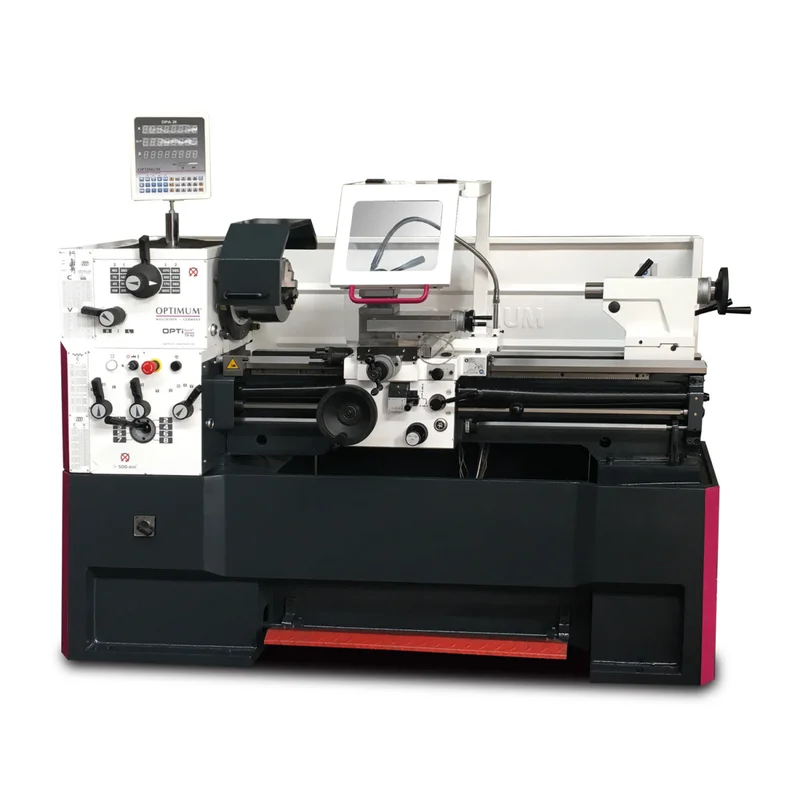

Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu s digitálním odměřováním polohy DPA 31 Plus. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.
- Kalené a broušené vodicí dráhy lože
- Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
- Zaručená házivost čela vřetene <0,015 mm
- Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
- Pravý / levý chod lze přepnout na podélném suportu
- Centrální jednotka mazání v podélném suportu
- Podstavec a lože soustruhu odlity z jednoho kusu litiny
- Ochranný kryt vodícího šroubu
- Nožní brzda pro nouzové zastavení
- Bezpečnostní ruční kola v ose X a Z
- Koník lze přestavit o ± 10 mm pro soustružení kuželů
- Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
Obsahuje:
– Doraz s jemným nastavením
– Digitální odměřování polohy DPA 31 Plus
– 3-čelisťové sklíčidlo ø 250 mm
– Pevná luneta, průchod Ø 15 – 105 mm
– Pohyblivá luneta, průchod Ø 10 – 65 mm
– LED osvětlení stroje
– Redukční pouzdro MK 6 / MK 4
– Pevný hrot MK 4
– Čtyřstranný nožový držák
– Seřizovací nářadí
-Chladicí zařízení
Parametry:
Výška hrotu : 210 mm
Max. točný průměr nad ložem : 420 mm
Max. točný průměr bez můstku : 590 mm
Šířka lože : 250 mm
Vzdálenost mezi hroty : 1000 mm
Délka můstku : 260 mm
Kužel vřetena : MK6
Upnutí vřetene : Camlock DIN ISO 702-2 č. 6
Otáčky : 45–1800ot/min
Plynulá změna otáček : Ne
Otáčky – provedení Vario : 10–2500ot/min
Počet rychlostních stupňů : 16
Průchod vřetene : 52 mm
Kužel pinoly koníka : MK4
Průměr pinoly : 50 mm
Zdvih pinoly : 120 mm
Posuv podélný : 0.05–1.7 mm/ot. (17 )
Posuv příčný : 0.025–0.85 mm/ot. (17 )
Max. posuv nožového suportu : 140 mm
Max. posuv příčného suportu : 230 mm
Závit metrický : 0.2 –14 mm/ot. (39 )
Závit palcový: 72 – 2 záv./1“ (45 )
Závit trapézový: 8–44 D.P. (21 )
Závit modulový: 0.3–3.5 M.P. (18 )
Max. výška upnutí nožového držáku : 20 mm
Příkon : 4.6 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2025×1615×915 mm
Hmotnost : 1160 kg
