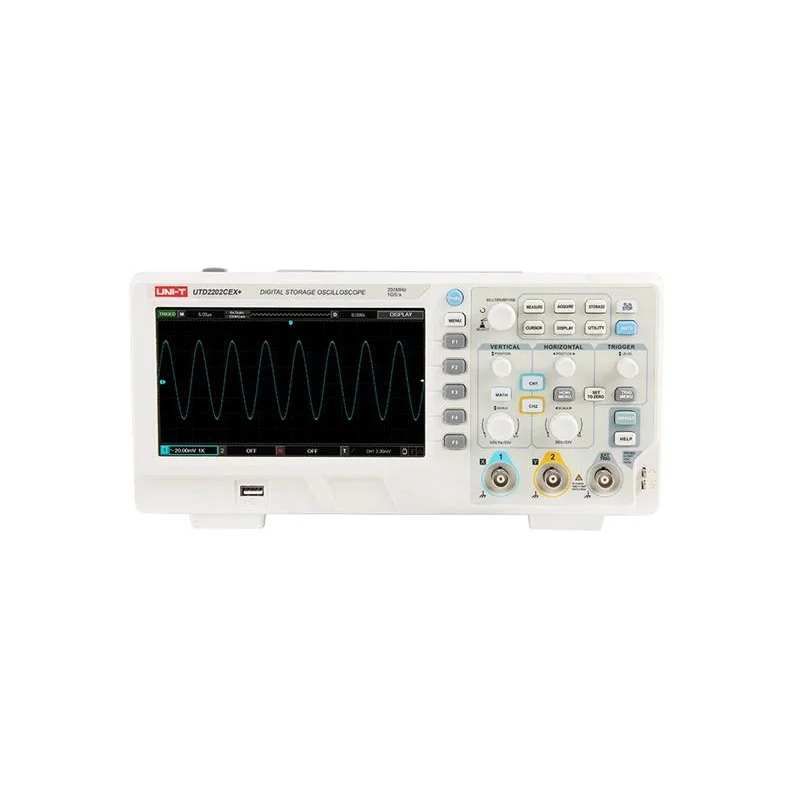

Osciloskop UNI-T UTD2202CEX+

Description

Na tento výrobek poskytujeme 3 roky záruku.Osciloskop UTD2202CEX+je kvalitativně nejvyšší typ stolního digitálního osciloskopu ze série UTD2000CEX+. Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi, s dvěma analogovými vstupními kanály, který nabízí šířku pásma 200 MHz se vzorkováním 1 GS/s. Je vybaven sedmipalcovým barevným TFT displejem s rozlišením 800 x 480 pixelů.

Osciloskop má interní paměť s hloubkou 64 kpts a rychlost zachycení křivek podle CEX-II je až 20 000 wfms/s a umožňuje automatické měření až 34 parametrů signálu a práci s matematickými operacemi mezi signály.
Jednoduchý čelní panel s jasně označenými funkcemi pro základní operace, měřítko a umístění jednotlivých kanálů umožňuje využití návyků získaných při užívání tradičních přístrojů, a proto lze osciloskop používat bez nutnosti se cokoliv složitě učit, a je možno s ním pracovat po dlouhou dobu bez únavy. Navíc lze stiskem tlačítka AUTO jednoduše přístroj nastavit.

Osciloskop podporuje USB úložiště a díky funkci USB OTG si můžete naměřené hodnoty uložit na USB flash disk. Také podporujekomunikaci s PC pomocí funkce Plug and play USB. Možnost stažení software pro propojení s PC a aktualizaci firmwaru ze stránek výrobce: https://instruments.uni-trend.com/digital-oscilloscopes/947.html
Ze stránek výrobce si můžete stáhnout datasheet:
http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf

Parametry produktu :

– šířka pásma: 200MHz
– počet kanálů: 2
– vstupní vazba: (1MΩ±2%)//(24pF±3pF)
– vstup kompenzovanéhu signálu: v rozsahu 3Vpp/1kHz
– max. vstupní napětí: 400Vpk, přechodové max. 1000Vpk
– vzorkování: 1GS/s
– rozsah časové základny: 2ns/div až 50s/div
– doba náběhu: ≤1,7ns
– verikální osa: 1mV/div až 20V/div (1MΩ), každý kanál má samostatné vertikální menu
– vertikální rozlišení: 8 bit
– přesnost DC zesílení: ±3%
– délka uloženého záznamu: 2 x 512k vzorkovacích bodů
– hloubka paměti: jeden kanál 64kpts, dva kanály 2 x 32kpts
– spouštění: Edge,Pulse,Video,Slope, Alternating trigger.
– matematické operace s průběhy: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
– automatické měření parametrů signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
– počet měření: 5 souběžných měření
– statistické měření: průměr, Max, Min, standartní odchylka, počet měření
– frekvenční čítač: 6 bitů
– standartní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
– softwarová tlačítka v obrazovce
– softwarová klávesnice na obrazovce pro pojmenování ukládaných souborů
– počet ukládaných souborů do paměti osciloskopu/na USB flesh: 20/200
– uložení aktuální obrazovky ve formátu BMP na USB flesh
– vícejazyčné menu (mimo jiné anglicky, německy, francouzsky, portugalsky, španělsky, rusky)

Technické parametry :

– displej: úhlopříčka 178mm (7 palců) , 800×480 pixelů x RGB, max. jas typicky 300nit
– kalibrační interval: 1 rok
– napájení: 100V-240V AC, 45 až 440Hz
– spotřeba: max. 100VA
– pracovní teplota okolí: 0°C až +40°C
– pracovní vlhkost okolí:
