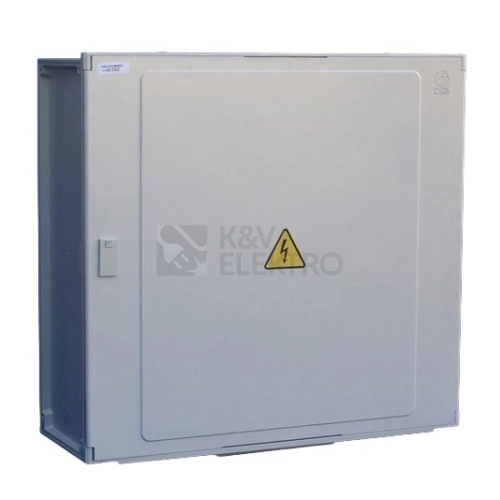

Description
Technické údaje:
- Materiálové provedení: N – termoset
- Konstrukční provedení: V – do výklenku
- Způsob připojení vodičů – přívod: P – přímé připojení
- Uzavírání dveří: 7 – trnový klíč 6×6
- Způsob připojení vodičů – vývod: P – přímé připojení
- Specifikace výrobce: -C – monolitické provedení
- Jmenovité napětí Un: 230/400 V
- Jmenovité pracovní napětí Ue: 230/400 V, AC
- Jmenovité izolační napětí Ui: 690 V, AC
- Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50)
- Jmenovitý proud rozváděče InA: 63 A
- Jmenovitý proud obvodu (jištěného vývodu) Inc: 63 A
- Jmenovitý podmíněný zkratový proud Icc: 10 kA
- Jmenovitý kmitočet fn: 50 Hz
- Uzemňovací soustava: TN-C
- Přístrojová výzbroj: jistič HDO B2/1, řadové svorky, svorka PEN
- Stupeň ochrany krytem: IP44/IP20C
- Stupeň mechanické ochrany: IK10
- Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt
- Ochrana při poruše (ochrana před dotykem neživých částí): automatické odpojení od zdroje
- Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití – char. B)
- Stupeň hořlavosti: HB40, V0
- Kategorie přepětí: IV
- Stupeň znečištění: 3
- Prostředí EMC: B
- Typ DBO: B
- Typ měření: 2x dvoutarifní
- Max. průřez přívodních vodičů: 16 mm2
- Max. průřez vývodních vodičů: 16 mm2
- Rozměry (š x v x h): 640 x 600 x 220 mm
- Hmotnost: 14 kg
- normy: ČSN EN 61439-1, ČSN EN 61439-3
